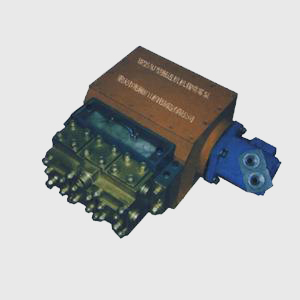

BP25/8J型掘进机机载喷雾泵
一、产品介绍:

    BP25/8J型掘进机机载喷雾泵是专为掘进机机载喷雾设计,主要适用于S100~200系列掘进机、ELMB75系列掘进机、EBZ系列掘进机和EBJ系列等各种类型掘进机。
    BP25/8J型掘进机机载喷雾泵采用成套供货方式,主要由机载喷雾泵(以下简称高压泵)、管路过滤器、负压除尘装置等组成,根据掘进机型号的不同,机载喷雾泵有电机驱动和液压驱动两种结构形式,本说明书适用于电机驱动结构形式。
具有如下特点:
① 机载喷雾泵采用正压供水,无须中转水箱,可直接安装在掘进机机身上的合理位置处,机载喷雾泵供水来自掘进机冷却出水或静压水;
② 机载喷雾泵安全阀由定值安全阀和可调安全阀组成,安全可靠;
③ 喷雾系统所配备的进水过滤器能确保对喷雾水的过滤,防止杂质进入高压泵及喷雾系统;
④ 根据掘进机的具体条件设计的负压除尘装置能有效控制掘进机作业过程中产生的粉尘。
二、结构特征与工作原理
    掘进机机载喷雾泵由泵体和液压马达组成,BP25/8J型掘进机机载泵系统利用掘进机自身行走液压系统的高压油作动力,通过液压马达驱动高压泵工作,将供给高压泵的低压水转换成高压水后通过目L套的喷雾水路系统,由高压喷雾器雾化成高速雾化流喷向产尘源,实现对粉尘的有效控制。
三、技术特征
BP25/8J型掘进机机载喷雾泵:
输出压力             5—8    Mpa
输出流量             0-50 L/min
工作油压             <4.5  MPa
主机质量             180  Kg
管路过滤器:
过滤能力             80 L/min
过滤精度             0.1mm
工作水压             ≤3MPa
处理含尘风量         30-50  m³/min
额定输出压力:       10 MPa
额定输出流量:       25 L/min
电机功率:           5.5kw
电机电压:            660/1140V
最大外型尺寸:       900×600×560 mm
工作水压:           ≤ 3 MPa
负压除尘装置:
汽雾流有效射程:     ≥3 m
处理含尘风量:       30-50 m³/min
