KJ90NA型煤矿安全综合监控系统

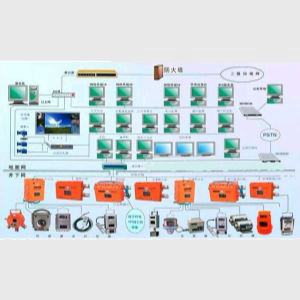

(1)系统组成：
采用时分制分布式结构，主要由地面监控主机、数据库服务器、网络终端、图形工作站、通信接口、避雷器、系列监控分站、各种传感器和控制执行器等部分组成。是一套集矿井安全监控、生产工况监控内容为一体的矿井安全生产综合监控系统。
(2)主要特点：
1)系统全面满足AQ6201-2006新的煤矿监控系统行业标准，国内首家完全按新标准取得安标证的煤矿监控系统。
2）产品自配套性强，系列化齐全，性价比高，全套系统设备由重庆煤科院自主研发、生产制造，售后服务有保障。
3)具有良好的开放性和可伸缩性，采用模块化设计，组态灵活。能满足各类型矿井的监控系统最优化最经济运行。
4)地面监控中心运行在标准的Ethernet TCP/IP网络环境，操作系统平台为中文Win98/2000/2003，可方便实现网上信息共享和网络互联。支持Internet/Intranet模式的Web系统综合监控信息浏览。
5)系统显示画面采用文本、图形兼容方式，显示信息直观、生动，具有实时多屏显示功能。
6)具有实时数据存储和各种统计数据存储能力。数据存储时间长、查询和报表功能丰富，格式可由用户编排。
7)有系列化，多用途监控分站，功能丰富，具有甲烷断电仪及甲烷风电闭锁装置的全部功能。有完善的数据停电保存能力，确保监测数据和设置数据信息不丢失。配有智能口，可采用RS485通讯方式的各种传感器及设备。
8)当通讯线路断线后，分站能保存2h以上的数据，待通讯线路恢复后，自动将数据补传至中心站。
9)分站及传感器全面实现了智能化和红外遥控调校、设置。分站模拟量和开关量端口可任意互换，并支持多种信号制，有实时数据存储能力。
10)分站电源具有宽范围动态自适应能力，适合矿井电网波动大的严酷环境。其备用电池可保证2h以上的供电容量。
11)独特的三级断电控制和超强异地交叉断电能力(中心站手控、分站程控和传感器就地控制)。具有断电回馈信息比较，若异常则报警。
12)传感器种类齐全，全面满足新的AQ传感器系列行业标准，具有稳定性高、寿命长、功耗低、传输距离远等特点。
13)具有自检功能，可对分站、电源、传感器、电缆等设备进行诊断，能报警和记录并自动切断故障支路。有完善的多级口令保护功能。
14)系统设备具有完善的故障闭锁功能，当与闭锁有关的设备未投入正常运行或故障时能切断与之有关设备的电源并闭锁。
(3)主要技术指标：
●容量： 128个，1024个输入量，512个控制量
●传输速率： 2400bps
●传输方式： RS485或DPSK
●中心站到分站传输距离： ≤25km
●分站到传感器传输距离： ≤2.5km
●巡检周期： ≤30s
●处理精度： ≤±0.5%
●画面刷新： ≤4s
●电源波动： 90～110%(地面)、15～75%(井下)
●处理传感器种类： 瓦斯、风速、负压、一氧化碳、水位、煤位、温度、烟雾、开停、风门、馈电、流量、电流、电压、功率等。- 上一篇：矿井人员定位考勤管理系统
