LG_FJ10型矿用主通风机在线监测系统
一、概述
LG_FJ10通风机在线监测系统是重庆蓝格科技开发有限公司依据国家标准《工业通风机用标准化风道进行性能试验》GB/T1236-2000和煤炭行业标准《煤矿用主要通风机现场性能参数测定方法》MT 421-2004的要求，结合煤矿安全生产的实际情况而研制的新一代矿用主通风机在线监测系统。它利用高性能单片机构成前端数据采集和处理单元，以稳定、可靠、精确的方式将采集数据传送给主控制计算机，主控制计算机对采集数据进行分析计算并显示存储，从而对通风机的运行状态进行连续的在线监测，为通风机的安全、高效运行提供科学依据。
系统可对风机的运行状态自动井下监测，监测的数据参数包括：静压、动压、风量、单台电机的电压、电流、功率、效率等电量参数，电机定子绕组、电机轴承等温度系数，电机振动烈度等性能参数，对所监测的运行状态参数实时集中显示，可形成电机电流、电压、功率因素等各种参数的运行曲线和风机的静压、流量、输出功率计效率等各种参数的运行曲线。
二、特点及组成
1.特点
采用了先进的主从计算机监测结构，各个部分相互独立，提高了系统的稳定性，安装、维护方便。各功能模块用高性能单片机控制，功能强大、可扩充性好，系统抗干扰能力强，运行精度高，适用维护方便。软件以图形界面显示工作状态，画面丰富，直观生动，操作简单快捷、使用方便。采用了先进的计算机网络技术，可实现数据远程共享。

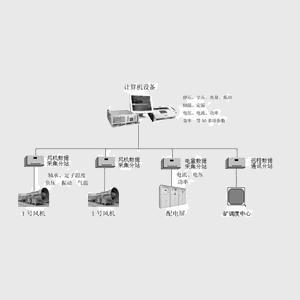

2.组成
本系统以工业控制计算机为核心，主要由信号测取装置和传感（变送）器、信号采集及转换分站等组成。
三、系统功能
系统主要功能有：实时监测通风系统参数、通风机的性能参数、电机的电气参数、轴承温度、电机振动、数据管理、报表管理、性能测试、远程通讯等，详述如下：
实时监测通风系统入口静压、入口温度、风量。
实时监测通风机性能参数：流量、全/静压、效率。
实时监测风机配用电机的电气参数：电流、电压、功率。
实时监测轴承温度并在超限时报警。
实时监测定子温度并在超限时报警。
实时监测电机振动并在超限时报警。
预留可扩充接口，可测量大气温度、湿度、大气压力、瓦斯浓度、CO浓度、CO₂浓度等其他参数。
八个开入量可监控设备的运行状态，八个开出量可对设备的运行进行控制。
数据实时显示、存储、查询。
报表自动生成、存储、查询、打印。
生成数据可以远程通讯。
四、主要技术指标
1.工作电压：220V 50Hz AC
2.环境温度：-10℃～+50℃
3.环境湿度：≤85%
4.变送器精度：0.5级
5.监测精度：
流量：2.5级
压力：0.5级
电参数：0.25级
温度：0.5级
振动：0.5级
其它：1.5级
五、监测参数范围
流量： 4000～125000 m³/min
压力： －1000～0 mmH₂O 温度： 0～150℃
电压： 0～10kV 电流： 由互感器确定 功率： 无限制
振动： 0~20 mm/s- 上一篇：没有了
